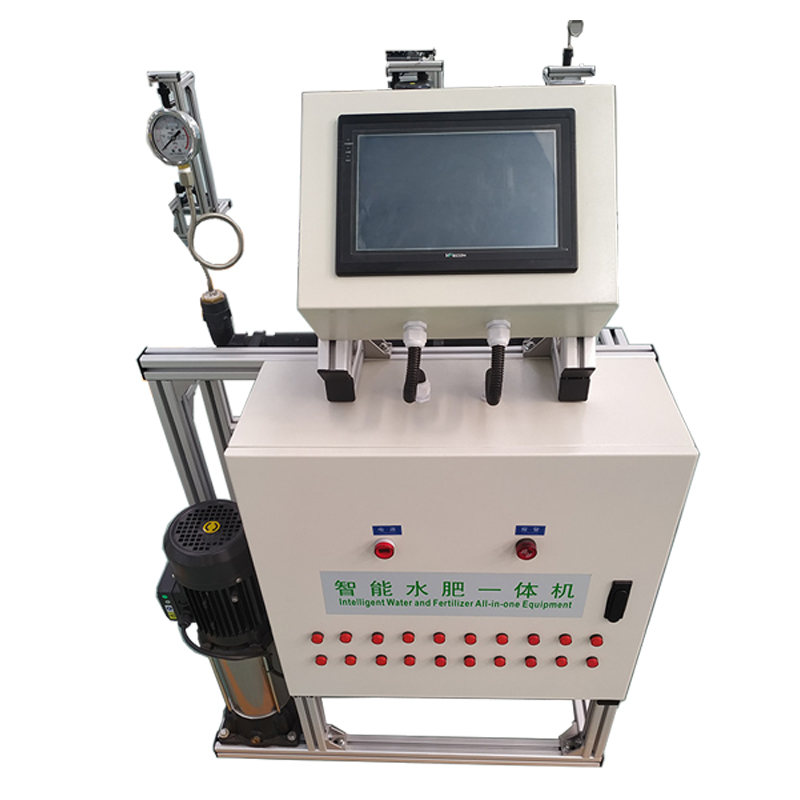

智能水肥一體機


1.  產品結構和性能特點
1.1 產品設計原理
借助水路壓力系統，將可溶性固體或液體肥料加入肥料罐，通過施肥機自動配比然后均勻、定時、定量隨水施肥。
1.2 設備的主要特點
1.2.1采用鋁合金框架結構，結構簡單，使用方便，電源采用220V/380V電源模式；
1.2.2功能強大，即可用于固態肥也可用于液態肥，而且還可根據情況進行打藥；
1.2.3攪拌功能，方便肥料均勻溶解；
1.2.4快速接頭管路連接，安裝快速簡便；
1.2.5智能化電腦控制，可根據作物不同生長期設定灌溉施肥時間、灌溉方式等,定時定量保證肥料留存于作物主要根層，精準施肥避免肥料浪費；
1.2.6電器件均使用工業一線品牌，管道使用化工級耐高壓、耐腐蝕管道；
1.2.7注肥壓力大，可適應于滴灌、微噴、噴灌、卷盤、指針噴灌機等不同灌溉形式。
1.3主要性能指標
1.3.1項目指標
外形尺寸（長×寬×高）：120×80×80厘米
電源（交流）：220V ～380V（按要求定制）
1.3.2施肥精度
1.3.2.1標準注肥壓力:0-4公斤（高壓注肥壓力最大到9公斤）
1.3.2.2進水\出水肥管道接口：DN32
1.3.2.3吸肥接口：DN20
1.3.2.4混肥攪拌桶加水接口：DN32
1.3.2.5額定功率: 380V\220V
1.3.2.6重量: 80KG

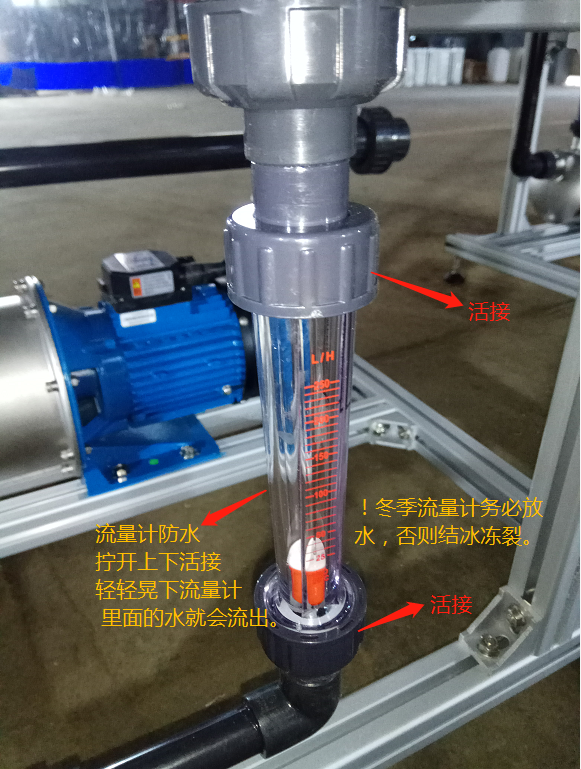

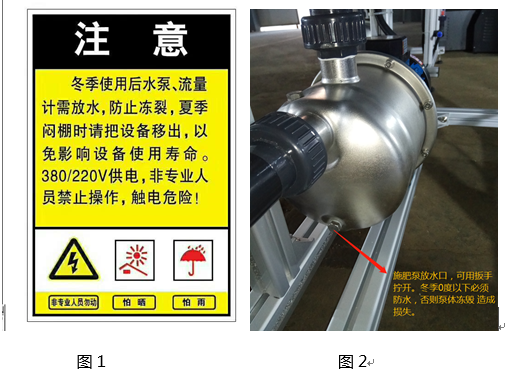

1.4 注意事項



                                                           圖3

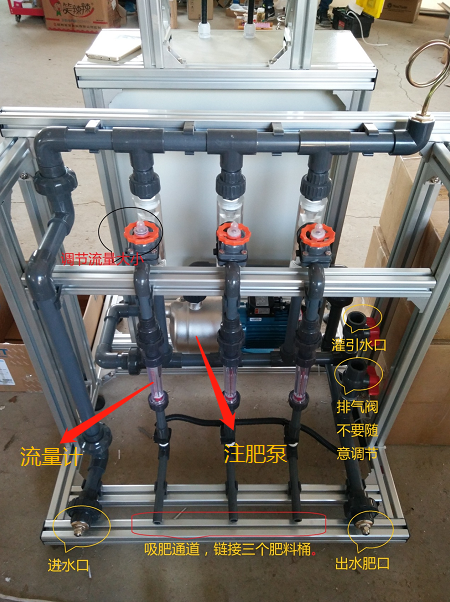

1.5 產品結構圖


2． 安裝示意圖


2.1 安裝說明
2.1.1 施肥機應安裝在水源首部，過濾器后面；
2.1.2 進水口在上游，出水肥口在下游；
2.1.3 施肥機與主管道旁路連接；

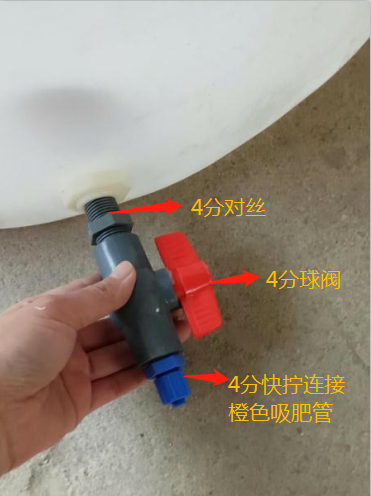

2.1.4 吸肥口與肥料桶連接。
2.2 安裝方式
2.2.1 軟管連接方式

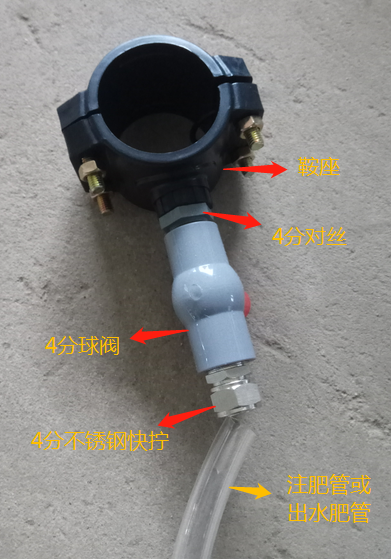

2.2.1.1 鞍座卡入主水管，打孔墊好防漏水墊，然后與注肥管或出水肥管連接。
（見下圖）

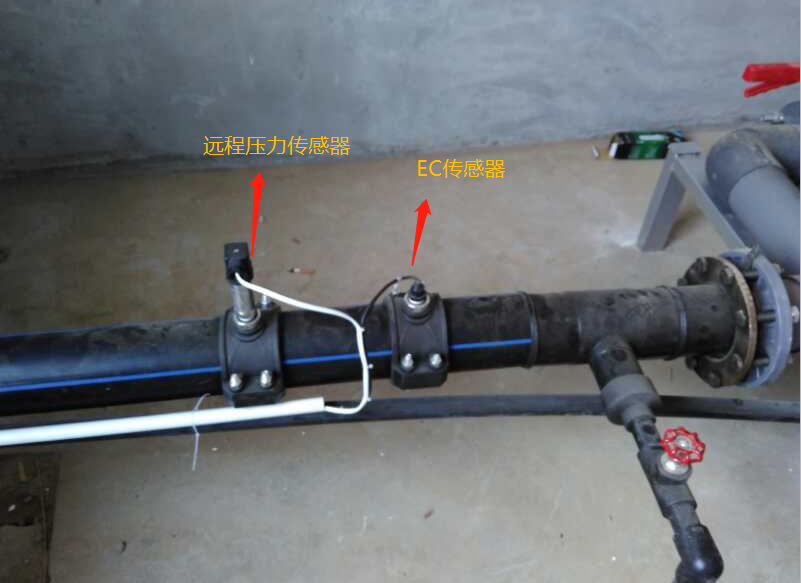

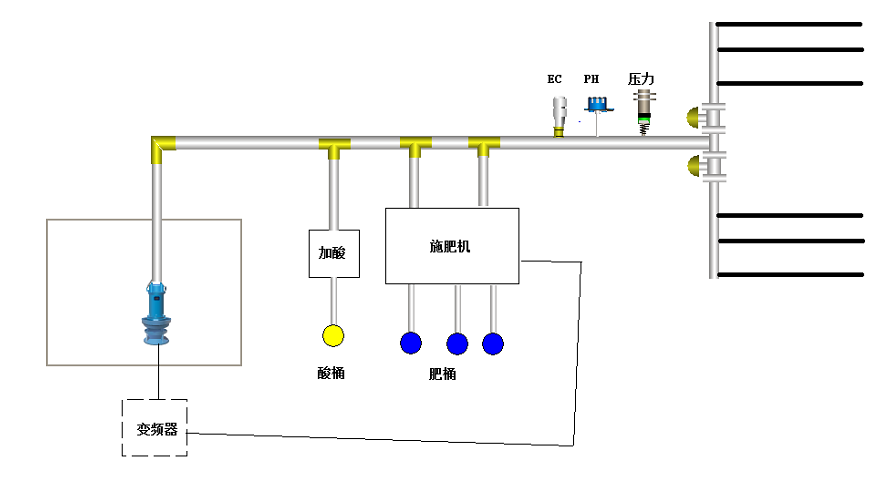

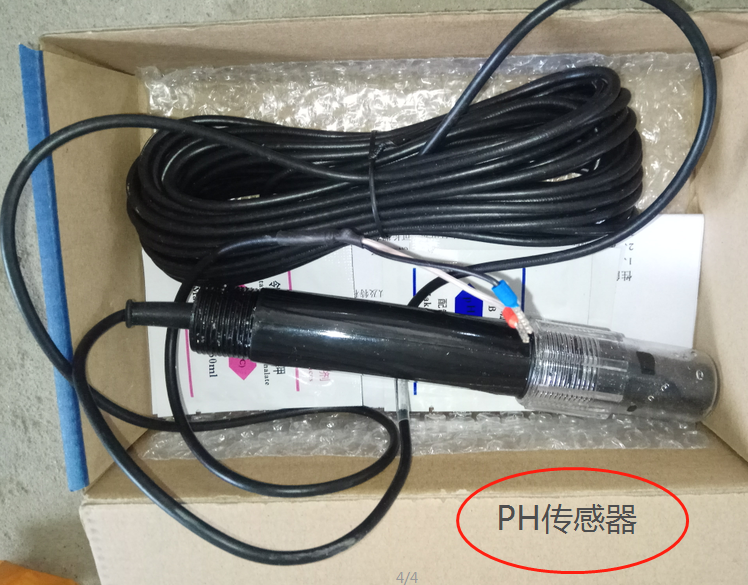

2.2.1.2 壓力傳感器與EC傳感器連接方式（見圖8）

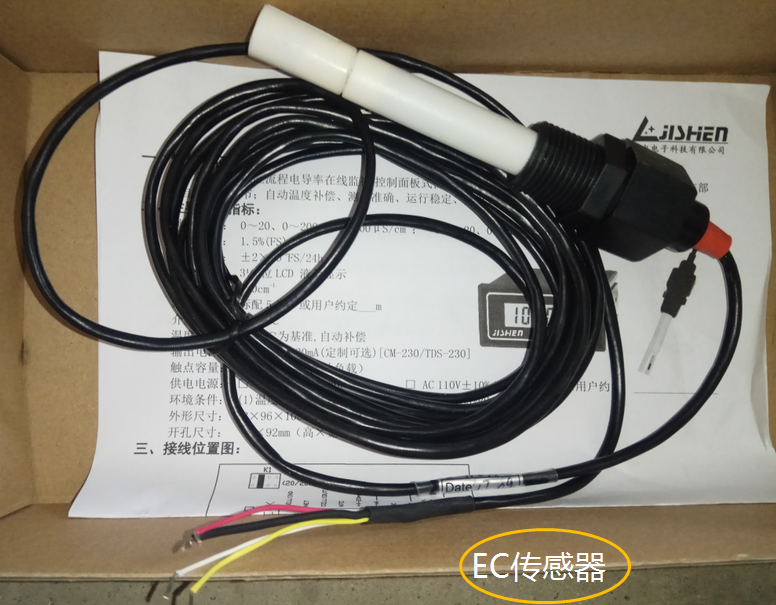

EC\PH傳感器需安裝在主管道出水肥口的后面、靠近作物的方向
檢測水肥混合后肥液



2.2.1.3 具體連接圖（見圖9）

圖9

圖9說明：①進水口，用于給施肥機注入清水
用進口透明PU管與主水管用鞍座連接
②出水肥口，在進水口的下游位置
用進口透明PU管與主水管連接

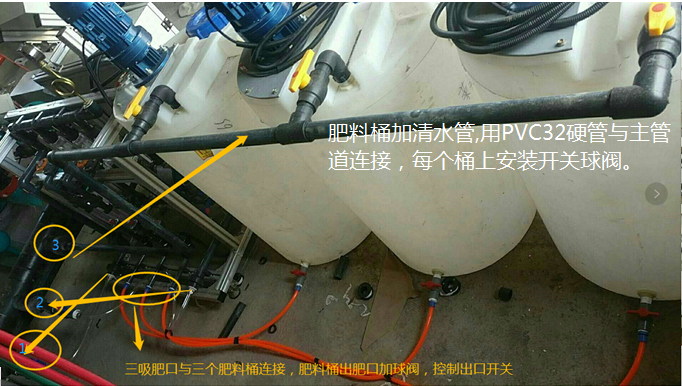

③給施肥桶加清水管道，用PVC硬管與主水管連接
（需要配件：內絲球閥、三通、活接、彎頭、對絲、外絲直接、1寸PVC管、
生料帶，PVC管子根據水桶擺放位置與主水管的距離選擇長度。）

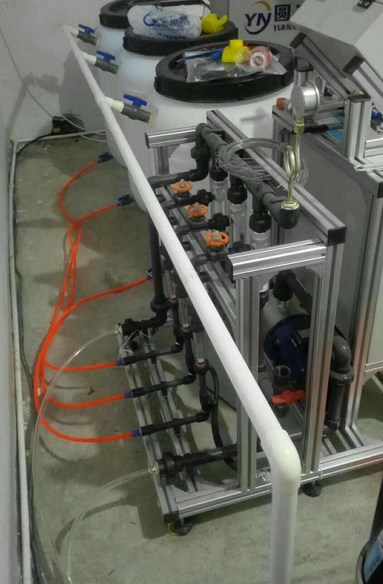

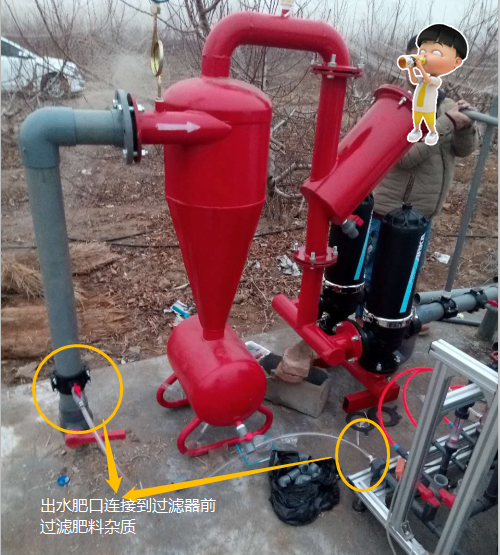

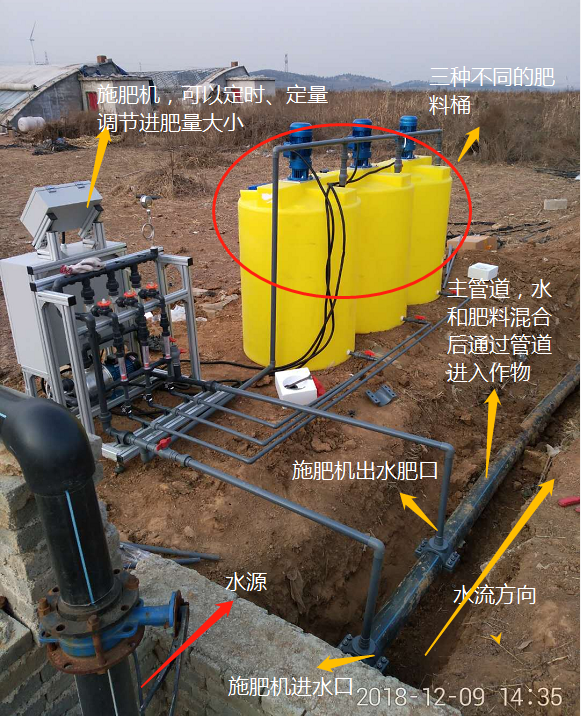

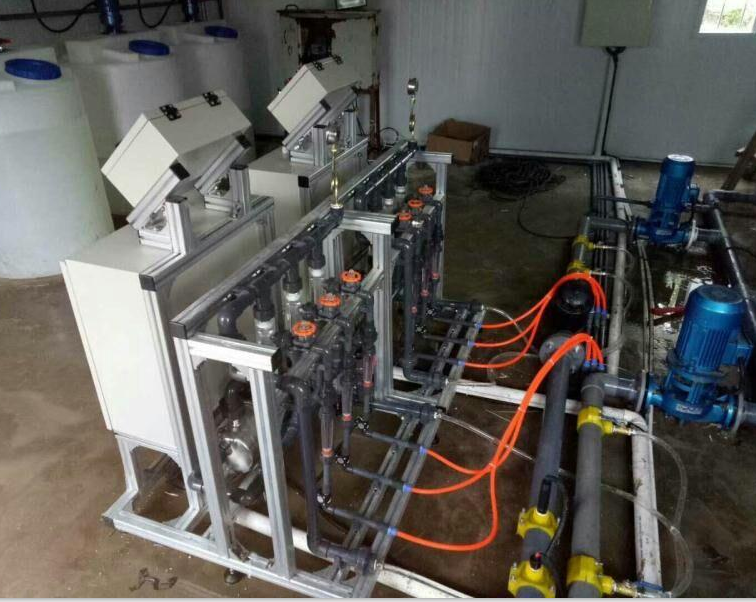

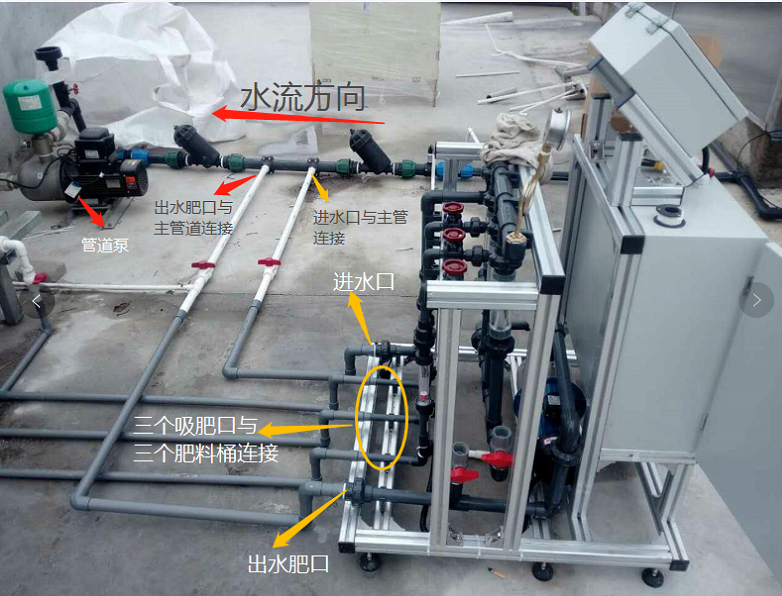

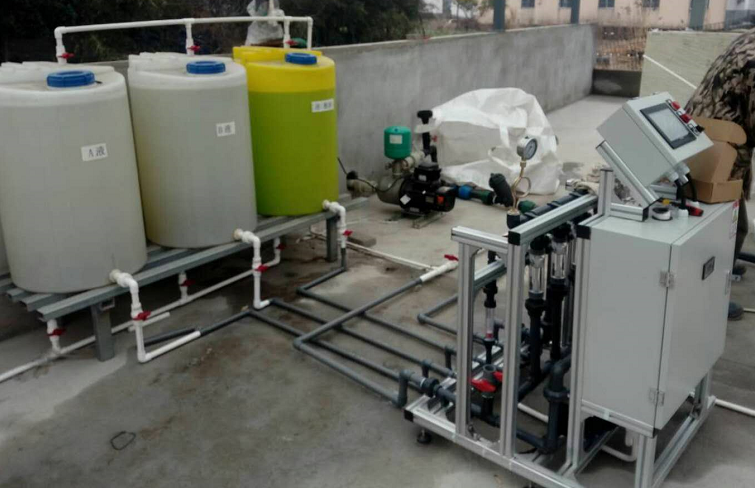

2.2.1.4 安裝實例


                  圖10


            圖11                                 圖12

2.2.2 硬管連接方式
2.2.2.1 安裝說明圖


圖13


圖14


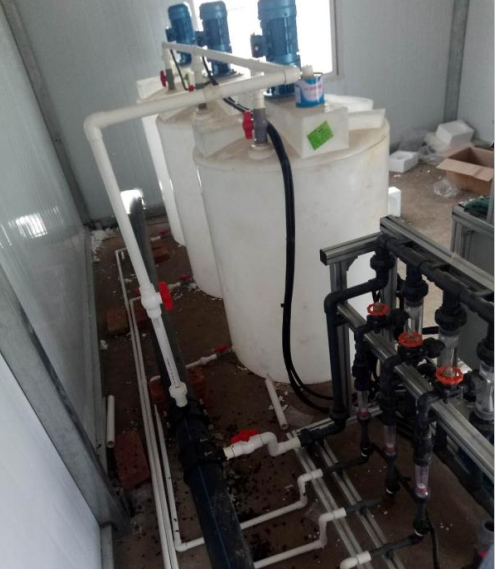

2.2.2.2 安裝實例圖

圖15


圖16

圖17

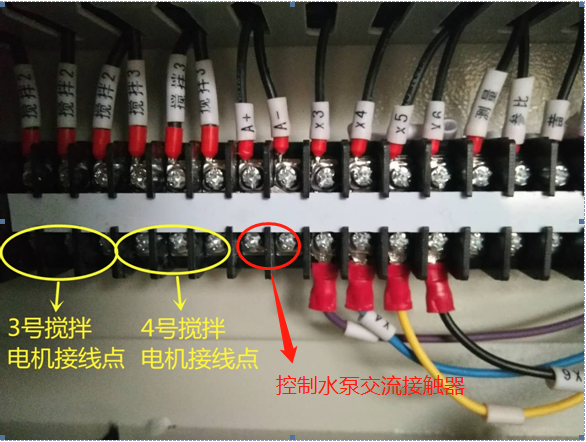

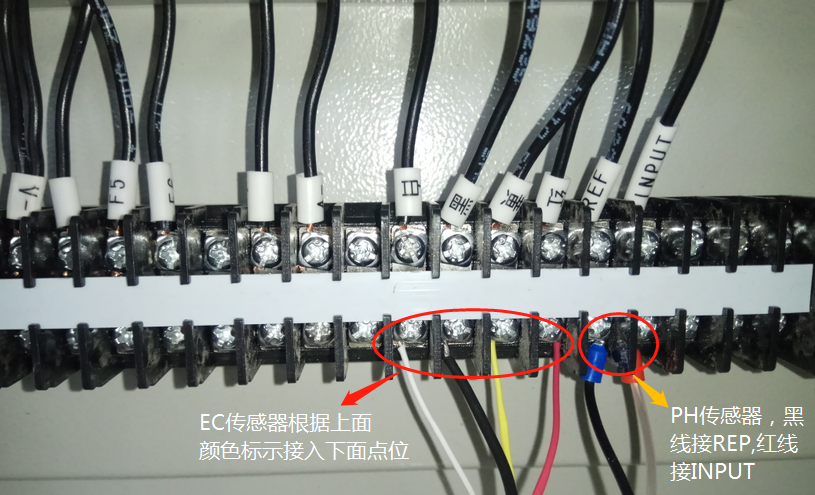

3．電器柜接線

圖18

圖19


圖20

圖21


圖22

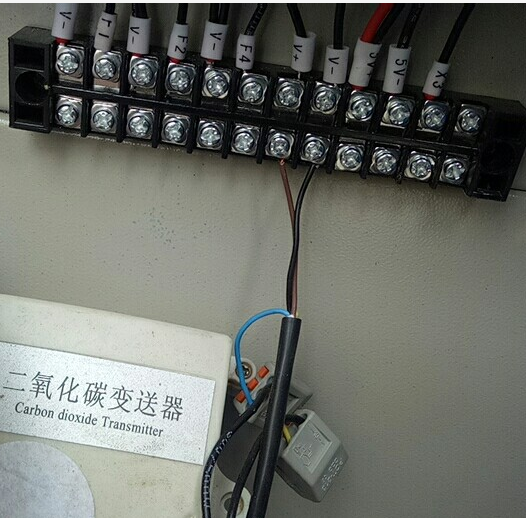

空氣溫濕度傳感器：紅線  V+, 黑線 V-，黃線  485+，藍線 485-
土壤：棕線  V+，藍線 V-，黑 485+，淺灰線 485-
其他（風速、風向）：紅 V+ ， 黑 V-，黃綠 485+，藍 485-


圖23


圖24


4.主控制操作說明

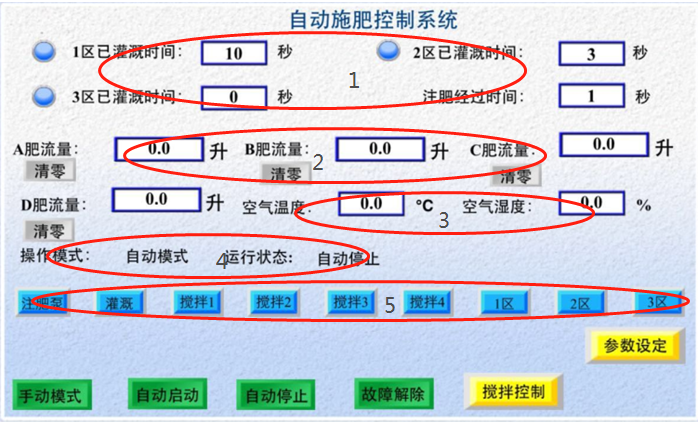

4.1 主控制界面

圖25

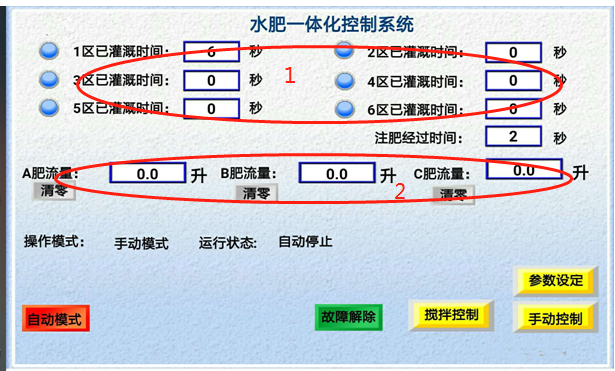

1. 灌溉分區運行時間： 主要對應使用電磁閥（電磁閥供電必須是DC24V）分區灌溉功能的場合，如果農場使用手動分區時，此項參數可忽略。

2. 注肥經過時間：肥料已經注入田間的時長

3. 肥料流量統計： 記錄肥料的累計用量?？梢酝ㄟ^(guò)“清零”按鈕清除累計流量。

4. 氣象站當時參數

5. 模式及狀態：  顯示目前是在手動操作或者自動操作狀態。

6. 控制按鈕：在運行那個工作狀態時，對應的按鈕會(huì )閃爍提醒。

7. 界面切換按鈕： 用來進入不同的操作界面。

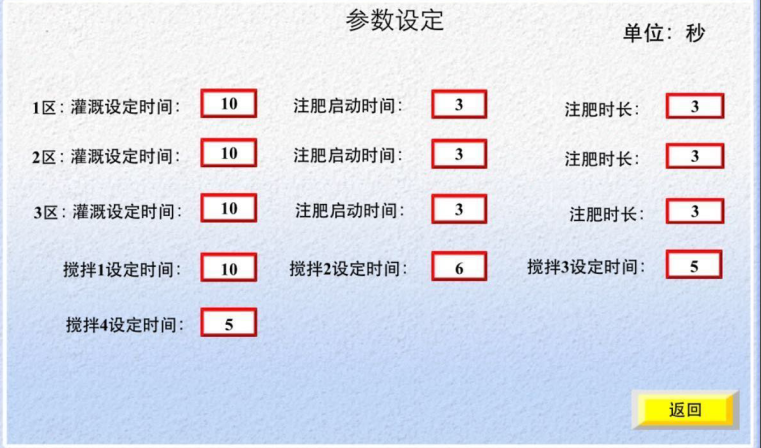

4.2自動分區控制 “參數設定”

圖26
“參數設定”在自動狀態下可以設定每個灌溉區域的工作時間.
輪灌施肥灌溉參數:
灌溉設定時間：是整個灌溉+施肥時間段
注肥啟動時間: 是設置多長時間段后啟動注肥
注肥時長：是注入肥料的時間段
注意：灌溉設定時間要小于注肥啟動時間（數值要大于2）+注肥時長。
這樣能保證管道兩頭時間段清水沖洗，不易堵塞管道。
以上是輪灌流程，一區灌溉施肥時間完成后依次進行二區、三區…
攪拌設定：設定每個攪拌電機攪拌時長。設定好后需到主界面操作攪拌啟動。

4.3 手動控制操作

圖27
① 每個分區灌溉時長。注肥經過時間：注肥已經工作的時長。
② 肥料累計使用量，單位：升。

點擊手動控制按鈕進入以下界面：

圖28

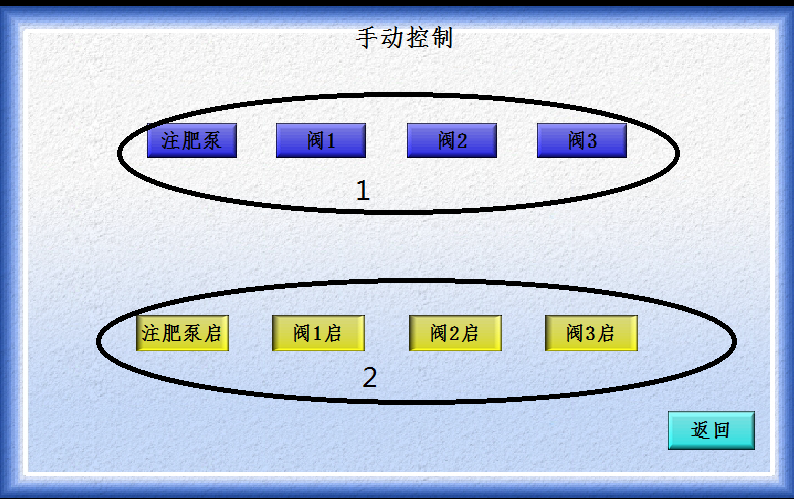

① 設備狀態顯示：顯示各設備工作狀態，當設備運行時，該狀態指示燈閃爍。
② 操作按鈕： 按鈕按下時相應設備啟動。


5. 安裝注意事項：
5.1本機使用電源為三相 380V 電源，最小工作電壓 330v，最大工作電壓 450V。
超過這個范圍請不要使用。
5.2本機總功耗小于 2.5KW。選配電源線不小于 2.5 平方國標銅線,進線側需加裝漏電保護器。
5.3按照接線圖紙接線，如有不明可以直接咨詢廠家技術人員。
5.4安裝完畢后，首先檢查操作臺電壓顯示器各項電壓是否在允許范圍內，各電壓間是否平衡。
5.5檢查水泵轉向是否正確。如果接線不正確調整水泵輸出相線順序。
5.6使用前先排氣，否則壓力達不到額定輸出。
5.7上電后如果無法開機，檢查一下急停開關有沒有按下。
5.8用戶在沒有和廠家技術人員溝通的情況下，不得私自拆卸電器件，否則造成故障不予質保。

6. 設備試運行與參數設置
第一步：在施肥管路、施肥機供電電源、設備接地線安裝完畢后進行運行參數設置。
第二步：檢查開關狀態，通電進入開機畫面。
第三步：旋轉施肥機面板上的紅色急停旋鈕，使旋鈕處于接通狀態，打開電源開關，設備處于
通電狀態，顯示開機畫面。
第四步：參數設置
在觸摸屏上切換畫面到參數設置界面，依據實際的灌溉畝數、澆灌時間和本次預計施肥量對前清水、施肥時間、施肥量、后清水時間進行設置。
第五步：參數設置好后，點擊“確認”鍵完成設置。
